لوحة الربط الحلقي المعزولة بالهواء المحكمة ذات الضغط الجوي RMU (SR-24kV)
لوحة الربط الحلقي المعزولة بالهواء المحكمة ذات الضغط الجوي RMU (SR-24kV) لوحة الربط الحلقي المعزولة بالهواء المحكمة ذات الضغط الجوي RMU (SR-24kV)

لوحة الربط الحلقي المعزولة بالهواء المحكمة ذات الضغط الجوي RMU (SR-24kV)

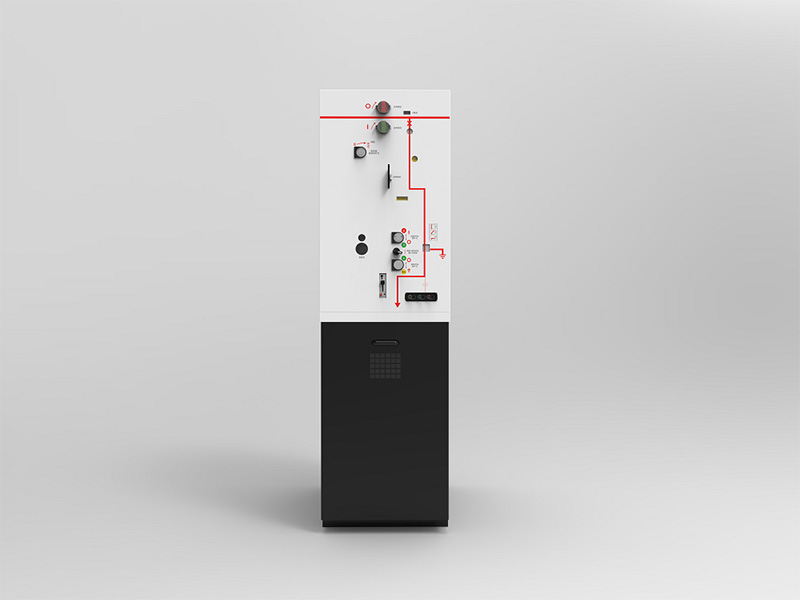

Atmospheric Pressure Sealed Nature Air Insulated RMU/Switchgear (SR-24kV)

لوحة الربط الحلقي ASNA RMU (SR-24kV)

وحدة الربط الحلقي الرئيسية المعزولة بالهواء المحكمة ذات الضغط الجوي RMU تتضمن تقنية مبتكرة تقضي على المخاطر المرتبطة بتسرب الغاز، والتي غالباً ما تؤدي إلى تدهور أداء العزل للوحات التوزيع الكهربائية المعزولة بالغاز التقليدية. لا يتطلب تصميم وحدة التحكم العازلة بالهواء هذه صيانة متكررة أو مراقبة ضغط الغاز أو إيقاف تشغيل النظام لإعادة تعبئة الغاز أو استبدال المعدات، مما يزيد من توفر تكاليف النظام.

يضمن عزلها أحادي الطور الحماية الكاملة من خلال منع حدوث أعطال القوس بين الطور، مما يوفر تشغيل موثوق وآمن لأنظمة توزيع الطاقة ذات الجهد المتوسط.

استفسار

المواصفات الفنية:

  • الجهد المقنن: 24kV
  • التيار المقنن: 630A

ما هي وحدة الربط الحلقي الرئيسية المعزولة بالهواء المحكمة ذات الضغط الجوي (ASNA RMU)؟

وحدة الربط الحلقي الرئيسية المعزولة بالهواء المحكمة ذات الضغط الجوي (ASNA RMU) هي وحدة توزيع كهربائية، حيث يتم وضع المكونات الكهربائية الرئيسية في خزانة محكمة الغلق، باستخدام الهواء كوسط أساسي للعازل عند الضغط الجوي. يضمن تصميم لوحات التوزيع الكهربائية (Switchgear) هذه تشغيل في وسط محكم ومعزول بالكامل وصيانة منخفضة، مع مكونات رئيسية مثل قواطع المفرغة، مفاتيح الفصل على الحمل، قضبان التوصيل المغلقة بشكل آمن. بفضل بنيتها المغلقة والمعزولة بالكامل، تعمل وحدات الربط الحلقي (RMUs) على تقليل مخاطر الأعطال الكهربائية، مما يوفر سلامة محسنة في البيئات المخصصة للتطبيقات الصناعية والتجارية والسكنية، حيث تكون الموثوقية والحماية أمرين بالغى الأهمية.

بفضل أكثر من 50,000 وحدة تعمل في جميع أنحاء العالم منذ أكثر من عقد من الزمان مع أداء آمن ومستقر وخالي من الأخطاء، تعمل وحدة توزيع الطاقة الكهربائية هذه بدون غاز SF6، مما يتوافق مع التوجه الدولي للحفاظ على البيئة. تقود لوحات التوزيع الكهربائية الخالية من غاز SF6 إلى تطوير تقنية وحدات الربط الحلقي (RMUs) المستدامة.
مميزات وحدة الربط الحلقي (RMU)
  • أول تقنية عالمية محكمة الغلق تحت الضغط الجوي
    تستخدم وحدة الربط الحلقي (RMU) خزان هواء محكم الغلق حيث يتم معادلة ضغط الهواء الداخلي مع الضغط الجوي الخارجي، مما يزيل خطر تسرب الغاز. لا يحتاج هذا التصميم إلى تجديد الغاز أو الصيانة المتكررة، مما يعالج المشكلات الشائعة الموجودة في اللوحات التوزيع الكهربائية المعزولة بالغاز التقليدية.
  • متوافق مع المبادرات العالمية الخالية من الكربون
    من خلال استخدام الهواء الجوي بدلاً من الغازات المنتجة صناعياً، لا تنتج هذه الوحدة أي انبعاثات غازية دفيئة وتزيل الحاجة إلى استعادة الغاز والتخلص منه. تدعم وحدتنا الحركة العالمية للتخلص التدريجي من غاز SF6، مما يجعلها خيار مسؤول بيئي لتوزيع الطاقة المستدامة.
  • التصميم المحكم
    على الرغم من عزلها بالهواء، فإن وحدة الربط الحلقي (RMU) مصممة لتكون مضغوطة مثل ا للوحات التوزيع الكهربائية المعزولة بالغاز التقليدية، مما يجعل من السهل استبدال الأنظمة القديمة في الموقع. يساعد تصميمها القياسي في تقليل تكاليف المشروع الإجمالية من خلال تقليل متطلبات المساحة وتبسيط عملية التركيب.
  • قدرة عالية على التكيف مع البيئة
    أثبتت وحدة الربط الحلقي (RMU) أداءها في ظروف متنوعة، مع خبرة تشغيلية واسعة في بيئات ذات درجات حرارة ورطوبة وغبار شديدين. وهذا يجعلها مناسبة لمجموعة واسعة من التطبيقات العالمية، مما يضمن أداء موثوق به في ظل ظروف قاسية.
ضمان موثوقية عالية لإمداد الطاقة الكهربائية
  • التصميم الهيكلي المعزز
    تم تجهيز وحدة الربط الحلقي (RMU) لدينا بجهاز موازنة الضغط داخل خزان الهواء المحكم الغلق، والذي يتضمن نظام تنقية الهواء. وهذا يضمن أن الهواء بالداخل يظل نظيف وغير متأثر بالملوثات الخارجية مثل الغبار أو ضباب الملح، مما يوفر بيئة خاضعة للرقابة للدائرة الرئيسية ويضمن الأداء المستمر والموثوق.
  • نظام عزل آمن
    تم تطوير نظام العزل أحادي الطور الخاص بنا للعمل بشكل موثوق لمدة 40 عام في ظل ظروف قاسية، وهو مصمم بطبقات متعددة من هوامش الأمان، مما يقضي على خطر انفجار القوس الكهربائي من طور إلى طور. تم تأريض الغلاف وجميع المكونات الداخلية غير الموصلة بشكل آمن. منذ عام 2010، تم تشغيل أكثر من 50000 وحدة على مستوى العالم، مع تطبيقات في جميع أنحاء آسيا وأوروبا وأفريقيا دون حدوث أي أعطال تذكر.
  • آلية تشغيل موثوقة
    تم تصميم آلية قاطع الدائرة ومفتاح العزل والتأريض ثلاثي المواضع من أجل البساطة، المتانة والموثوقية. يتجاوز قاطع الدائرة 10000 عملية ميكانيكية، ويبلغ عمر مفتاح العزل والتأريض أكثر من 3000 عملية، مما يضمن موثوقية التشغيل على المدى الطويل.
Technical Parameters
الوصف الوحدة البارامتر
الجهد المقنن (Ur) kV 24
الترد المقنن (Fr) Hz 50, 60
التيار المقنن (Ir) A 630
مستوى العزل المقنن جهد الصمود لتردد القدرة ذو الزمن القصير (Ud) kV 50/60
جهد الصمود النبضي للصواعق (Up) kV 125/145
تيار الصمود المقنن ذو الزمن القصير (Ik) kA 20
زمن دائرة القصر المقنن (tk) S 4
تيار تحمل الذروة المقنن (Ip) kA 50/63
تيار قطع دائرة القصر المقنن (Isc) kA 20/25
تيار تكوين دائرة القصر المقنن (Ima) قاطع الفراغ kA 50/63
مفتاح تأريض
دائرة مساعدة ودائرة تحكم الجهد المقنن (Ua) DC/AC V ≤400
جهد الصمود لتردد القدرة (دقيقة واحدة) V 2000
التحمل الميكانيكي قاطع الدائرة دورة 10000
مفتاح فصل دورة 3000
مفتاح تأريض دورة 3000
التحمل الكهربائي قاطع الدائرة مقنن E2
مفتاح تأريض مقنن E2
درجة حماية الغلاف الخارحي IP4X
درجة الحماية بواسطة خزان محكم بالكامل IP65

شروط الخدمة العادية

أقصى درجة حرارة +40 درجة مئوية (متوسط درجة الحرارة لا تزيد عن 35 درجة مءوية ضمن 24 ساعة)
أدنى درجة حرارة -25℃
الإرتفاع ≤2000m
متوسط الرطوبة النسبية اليومية ≤95%
متوسط الرطوبة النسبية الشهرية ≤90%

شروط الخدمة الخاصة

نوفر معدات بشرط أن يتم تشغيلها في بيئة خاصة وقاسية، يرجى استشارة خبرائنا.

المزيد حول وحدة الربط الحلقي (RMU) المعزولة بالهواء
  • كيف تضمن وحدة التغذية الحلقية (RMU) التشغيل الآمن والموثوق؟

    أ:
    أولاً، يحمي غلاف نظام الضغط الجوي المحكم وحدة التغذية الحلقية (RMU) من التأثيرات الخارجية ويضمن التشغيل المستقر.
    ثانياً، يزيل الجزء الداخلي العازل أحادي الطور للمفاتيح الكهربائية مخاطر حدوث القوس الكهربائي الداخلي.
    ثالثاً، الوسيط العازل داخل الخزانة عبارة عن هواء ذو ضغط جوي مما يمنع ضعف أداء العزل بسبب تسرب الضغط خلال فترة الخدمة.

  • ما هو وضع وحدة الربط الحلقي المعزولة بالهواء المحكمة ذات الضغط الجوي RMU في الصين؟

    أ:
    في الصين، أصبحت وحدات الربط الحلقي المعزولة بالهواء المحكمة ذات الضغط الجوي RMU حل معتمد على نطاق واسع في شبكات توزيع الطاقة لشركتي الشبكة المملوكتين للدولة الأكبر في البلاد: شركة State Grid Corporation of China (SGCC) وشركة China Southern Power Grid (CSG). منذ إدراجها في كتالوج المشتريات الخاص بهما في عام 2017، تم الاعتراف بوحدة الربط الحلقي المعزولة بالهواء (RMU) كمنتج قياسي، حيث تقوم كلتا الشركتين بعمليات شراء واسعة النطاق كل عام. ويمثل هذا خطوة مهمة إلى الأمام في تبنيها في جميع أنحاء البلاد، مما يعزز دورها كخيار موثوق وصديق للبيئة لتوزيع الطاقة الحديثة.

  • ما هي متطلبات التركيب؟

    أ:
    وحدة التغذية الحلقية (RMU) يمكن تركيبه على الحائط ويجب الاحتفاظ بمساحة 80 سم أمام الخزانة للتثبيت. تعتمد المفاتيح الكهربائية الدخل المنخفض والخرج المنخفض للكابل. يرجى الاتصال بنا إذا كنت تفضل طرق تركيب أخرى.

  • هل هناك أي إمكانية للجمع بين وحدة التغذية الحلقية (RMU) الخاص بـشركة HM POWER مع مجموعة المفاتيح الكهربائية الخاصة بالعلامات التجارية الأخرى؟

    أ:
    لا ينصح بدمج القواطع الكهربائية من علامات تجارية مختلفة، لأنها تختلف في المقابس والدائرة الكهربائية وقد يؤدي الجمع بينهما إلى حدوث مخاطر.

شركة HM POWER شاركة في تطوير وتصنيع معدات توزيع الشبكة الكهربائية الذكية. مع التركيز على البساطة والموثوقية والسلامة، يثق العملاء في جميع أنحاء العالم بوحدات الربط الحلقي المعزولة بالهواء المحكمة. من أجل ضمان تصميم المفاتيح والقواطع الكهربائية المعزولة بالهواء وتصميمها وفقاً لأعلى معايير الجودة، فإن فريقنا من المحترفين، الذين لديهم عقود من الخبرة في توزيع الطاقة الكهربائية، يسعون جاهدين لتحقيق اختراق في التكنولوجيا لضمان أن كل منتج نقوم بتوريده ذو جودة عالية.
